Verified fitment — 2 vehicles
Fitment is sourced from official parts catalogues, listed per catalogue market.
China (2)

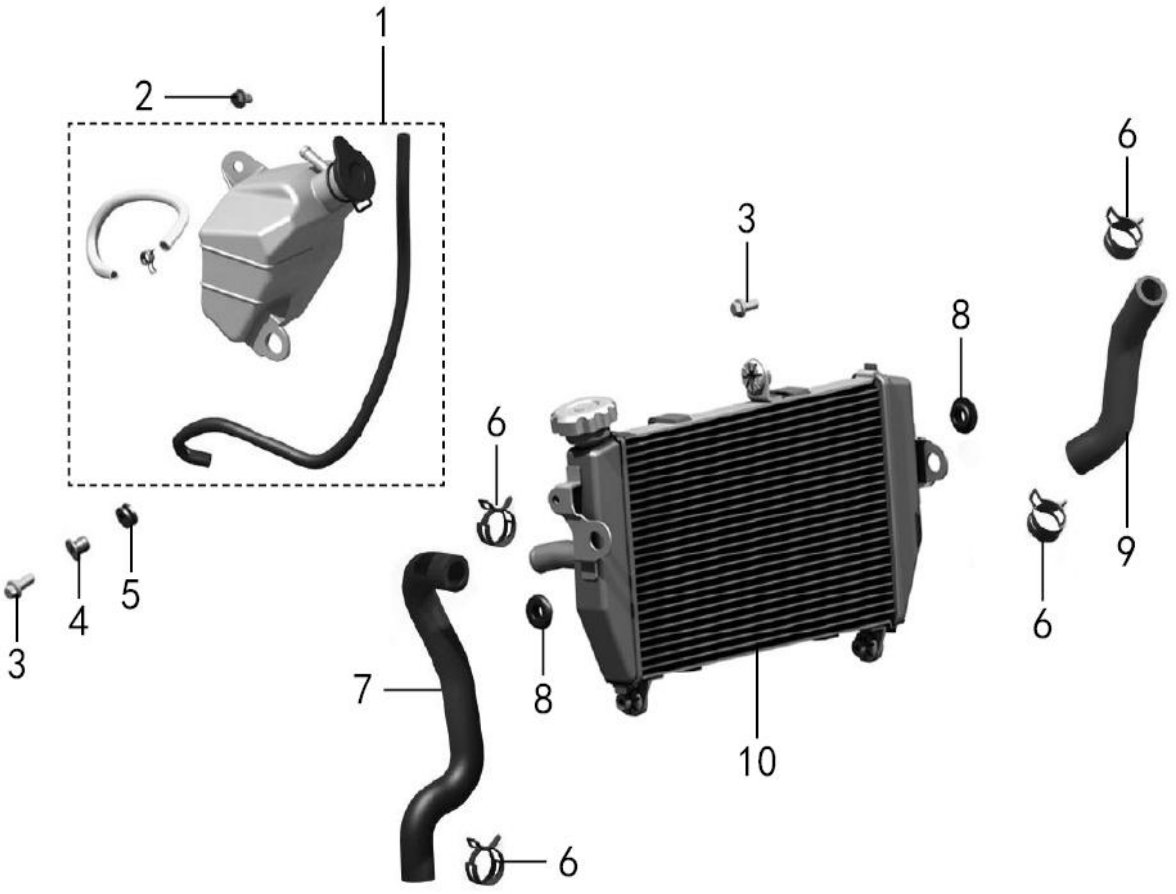

Location in exploded diagrams
Other parts on this diagram — 未分组
- #5 420008-R100-000 — 工字胶圈∮9*∮19.5*9 件 500GY、工字型∮9*∮19.5*9
- #6 5011-02700-DK00 — 簧片卡箍∮27 件 ∮27,厚度1.7,达克罗,节省空间
- #7 420020-P200-00000 — 进水管 件 321R、EPDM+编织线
- #1 300200-P300-00001 — 储水壶总成(带黑色胶盖、工字胶、件泄 321)RR、白色透明PP料,带黑色 55、.0工0 、泄
- #2 5001-06012-SC00 — 六角法兰面螺栓M6*12 件
- #3 5001-06020-SC00 — 六角法兰面螺栓M6*20 件
- #9 420021-P200-00000 — 出水管 件 321R、EPDM+编织线
- #10 300100-P300-00001 — 散热器总成 件 321RR、加大水箱,芯体尺270* 710.0不0 ,不
- #11 300201-P200-00000 — 储水壶盖子 件 321R、黑色
- #13 300102-P201-00000 — 风扇 件
- #8 420007-R100-001 — 腰形蘑菇头胶圈27*20*8 件 500GY、椭圆形胶圈27*20*8m
