Verified fitment — 6 vehicles
Fitment is sourced from official parts catalogues, listed per catalogue market.

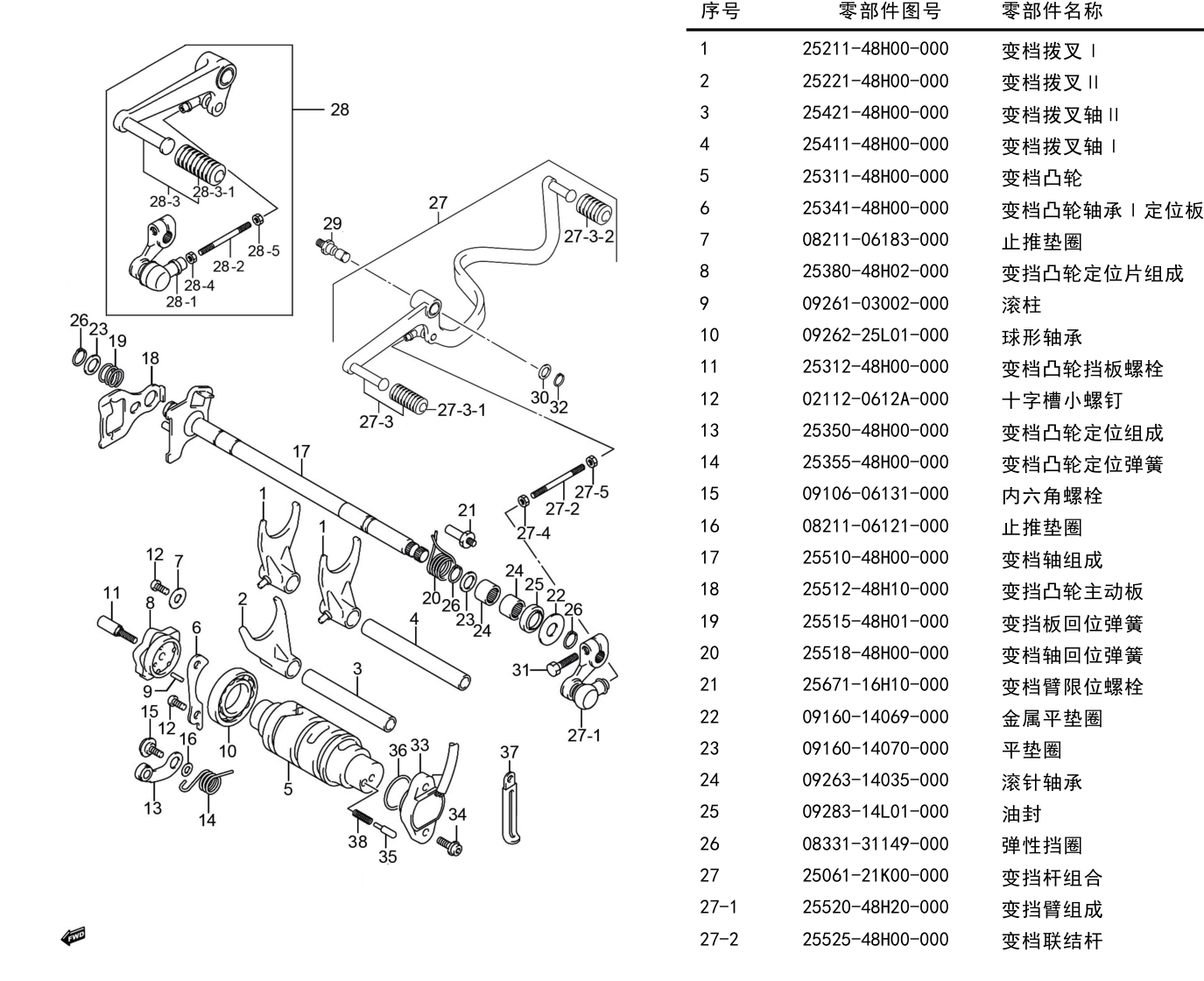

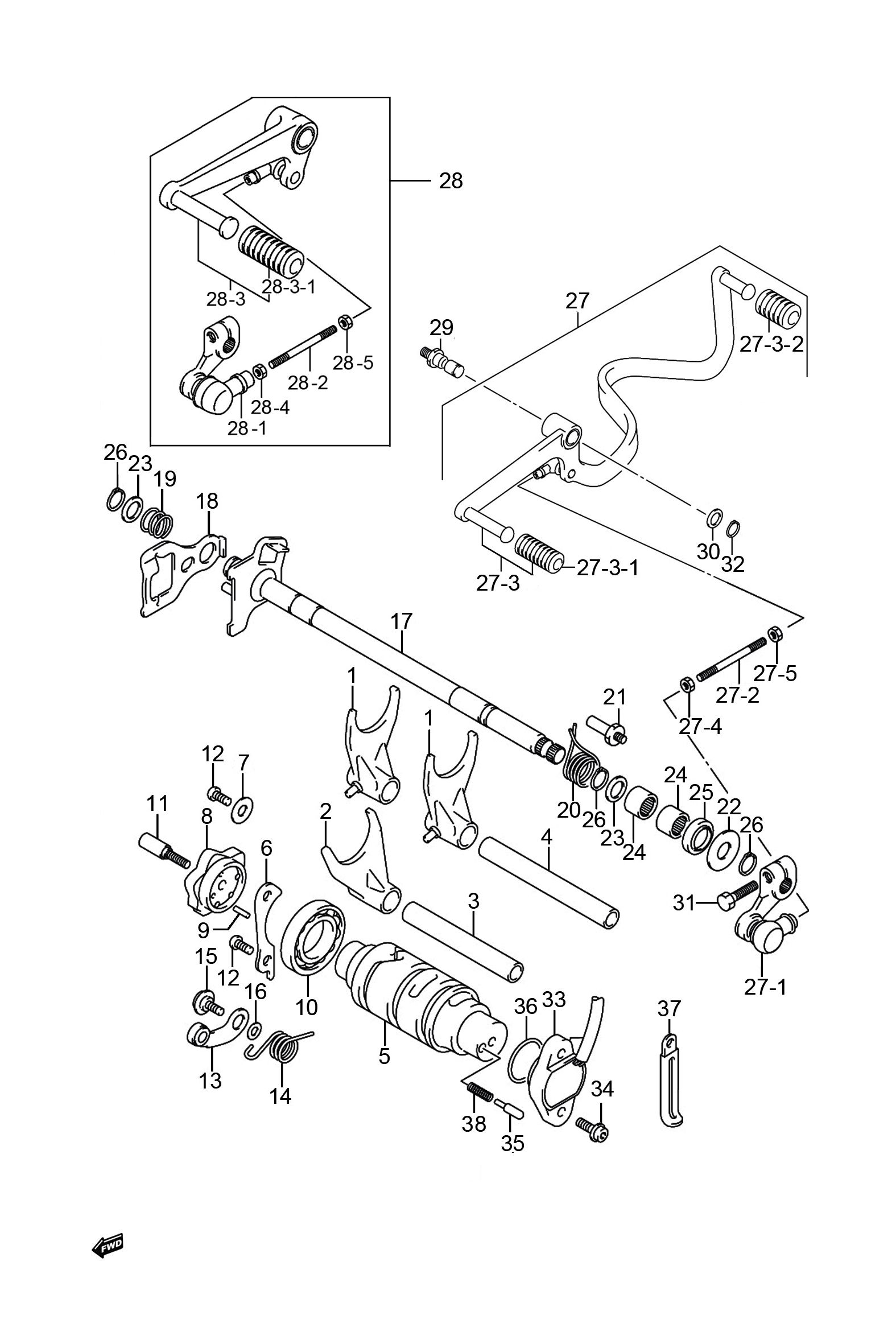

Location in exploded diagrams






Other parts on this diagram — 变档机构组
- #1 25211-48H00-000 — 变档拨叉Ⅰ
- #2 25221-48H00-000 — 变档拨叉Ⅱ
- #3 25421-48H00-000 — 变档拨叉轴Ⅱ
- #8 25380-48H02-000 — 变挡凸轮定位片组成
- #9 09261-03002-000 — 滚柱
- #10 09262-25L01-000 — 球形轴承
- #11 25312-48H00-000 — 变档凸轮挡板螺栓
- #12 02112-0612A-000 — 十字槽小螺钉
- #13 25350-48H00-000 — 变档凸轮定位组成
- #14 25355-48H00-000 — 变档凸轮定位弹簧
- #15 09106-06131-000 — 内六角螺栓
- #20 25518-48H00-000 — 变档轴回位弹簧
- #21 25671-16H10-000 — 变档臂限位螺栓
- #22 09160-14069-000 — 金属平垫圈
- #23 09160-14070-000 — 平垫圈
- #24 09263-14035-000 — 滚针轴承
- #25 09283-14L01-000 — 油封
- #26 08331-31149-000 — 弹性挡圈
- #27 25061-21K00-000 — 变挡杆组合
- #27-1 25520-48H20-000 — 变挡臂组成
- #27-2 25525-48H00-000 — 变档联结杆
- #27-3 25600-21K00-000 — 变挡杆总成
- #27-4 09140-06031-000 — 六角螺母
- #27-5 08310-0006A-000 — 六角螺母
