Verified fitment — 8 vehicles
Fitment is sourced from official parts catalogues, listed per catalogue market.

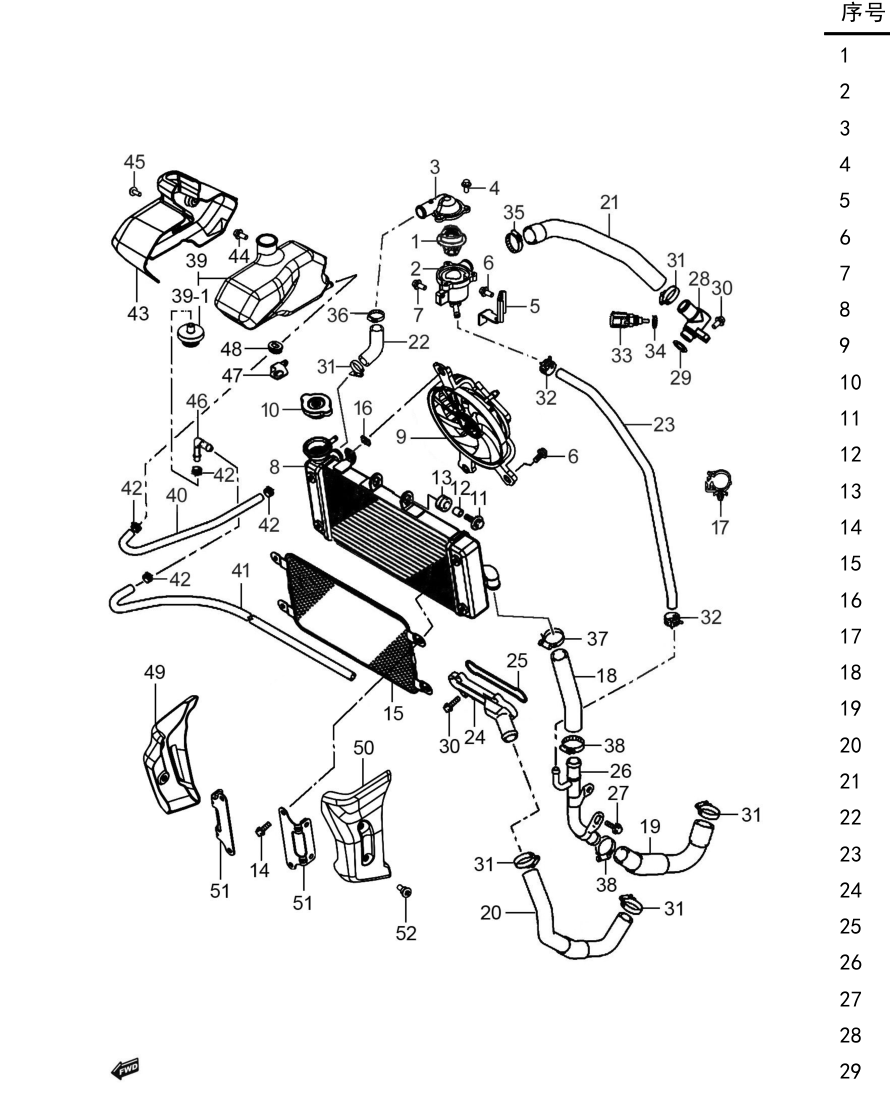

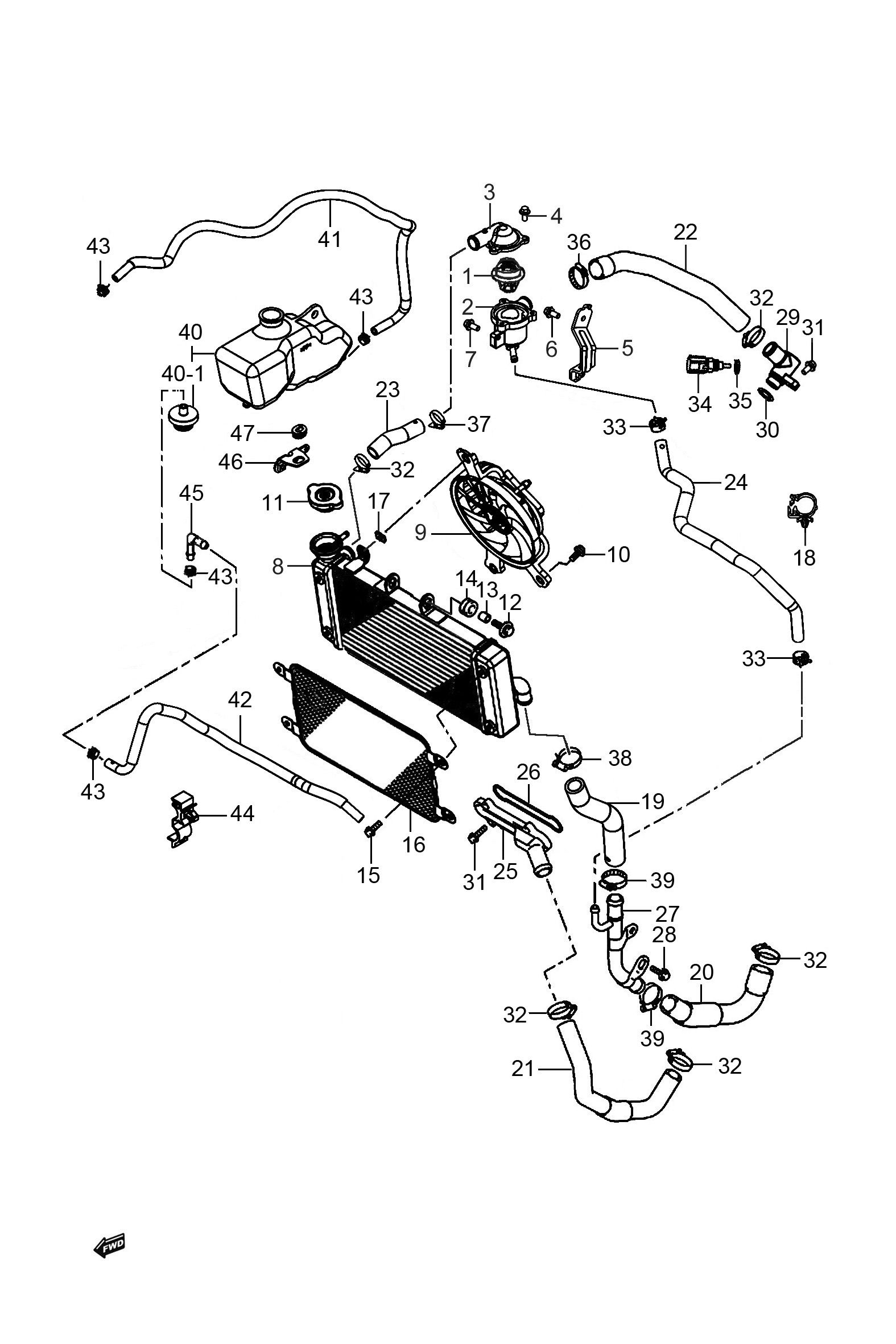

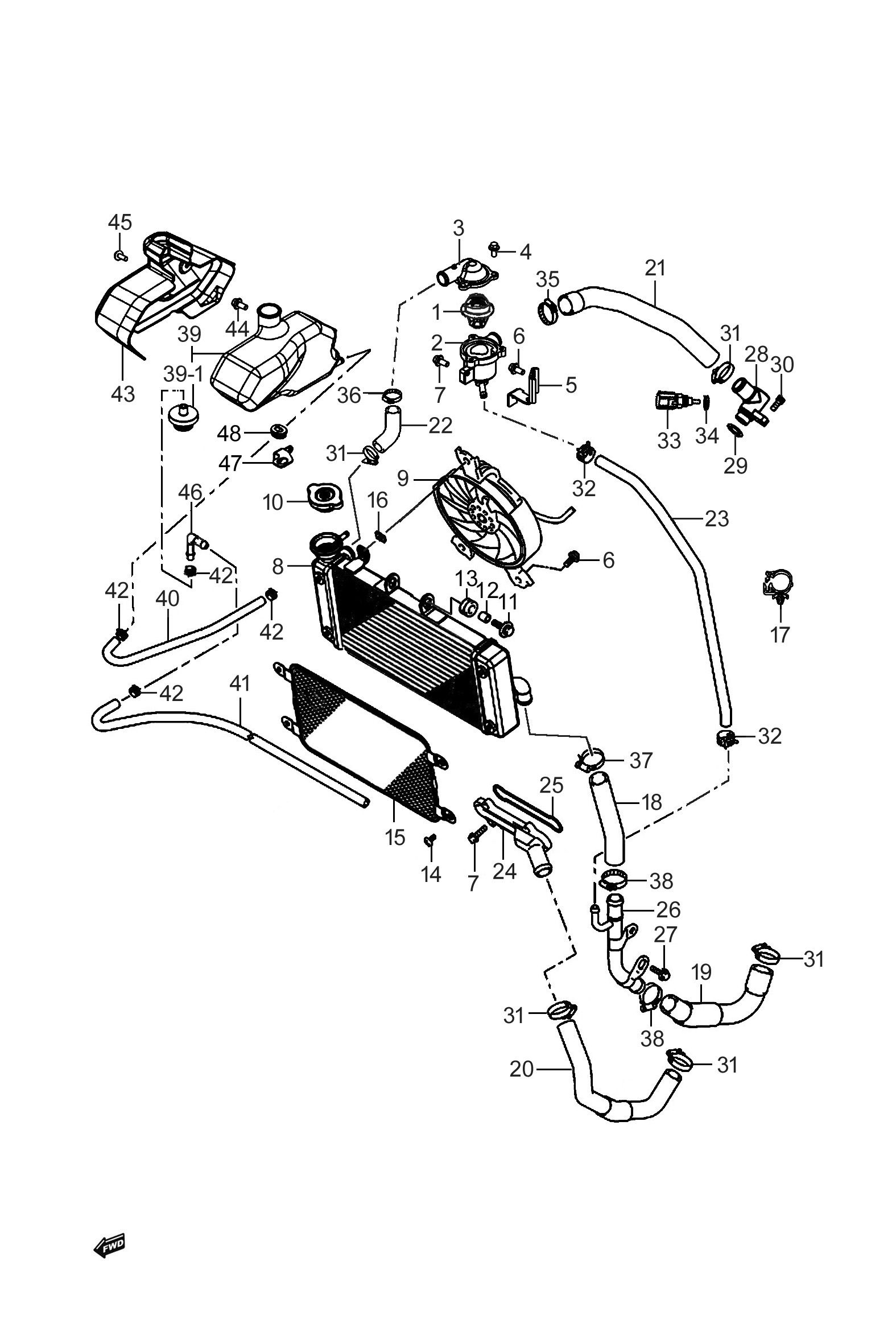

Location in exploded diagrams
Other parts on this diagram — 散热器组
- #1 17670-48H11-000 — 水恒温器组成
- #2 17662H2H000H000 — 恒温器进口连接器
- #3 17663H2H000H000 — 恒温器盖
- #4 01547-0616B-000 — 六角法兰面螺栓
- #5 17664H3A000H000 — 恒温器支架
- #6 07120-0612A-000 — 内六角法兰面螺栓
- #7 01547-0620B-000 — 六角法兰面螺栓
- #8 17710H2H101H000 — 散热器总成
- #9 17800H2K000H000 — 散热器风扇总成
- #10 01550-0612A-000 — 六角法兰面螺栓
- #11 17740H2H000H000 — 散热器盖总成
- #12 09118-06097-000 — 弹垫和平垫螺栓组合
- #13 09180-06364-000 — 衬套
- #18 09403H18409H000 — 定位夹
- #19 17851H3A000H000 — 散热器出水软管
- #20 17852-48H00-000 — 水泵进水软管
- #21 17853-48H20-000 — 水泵出水软管
- #23 17856H3A010H000 — 散热器进水软管
- #24 17857H3A000H000 — 旁通水管
- #25 17861H2H000H000 — 气缸体进水接头
- #26 17863-48H00-000 — 气缸体进水接头O形圈
- #27 17870H2H000H000 — 水泵管组成
- #28 01547-0616A-000 — 六角法兰面螺栓
- #29 17880H2H001H000 — 气缸头出水管组成
