Verified fitment — 7 vehicles
Fitment is sourced from official parts catalogues, listed per catalogue market.

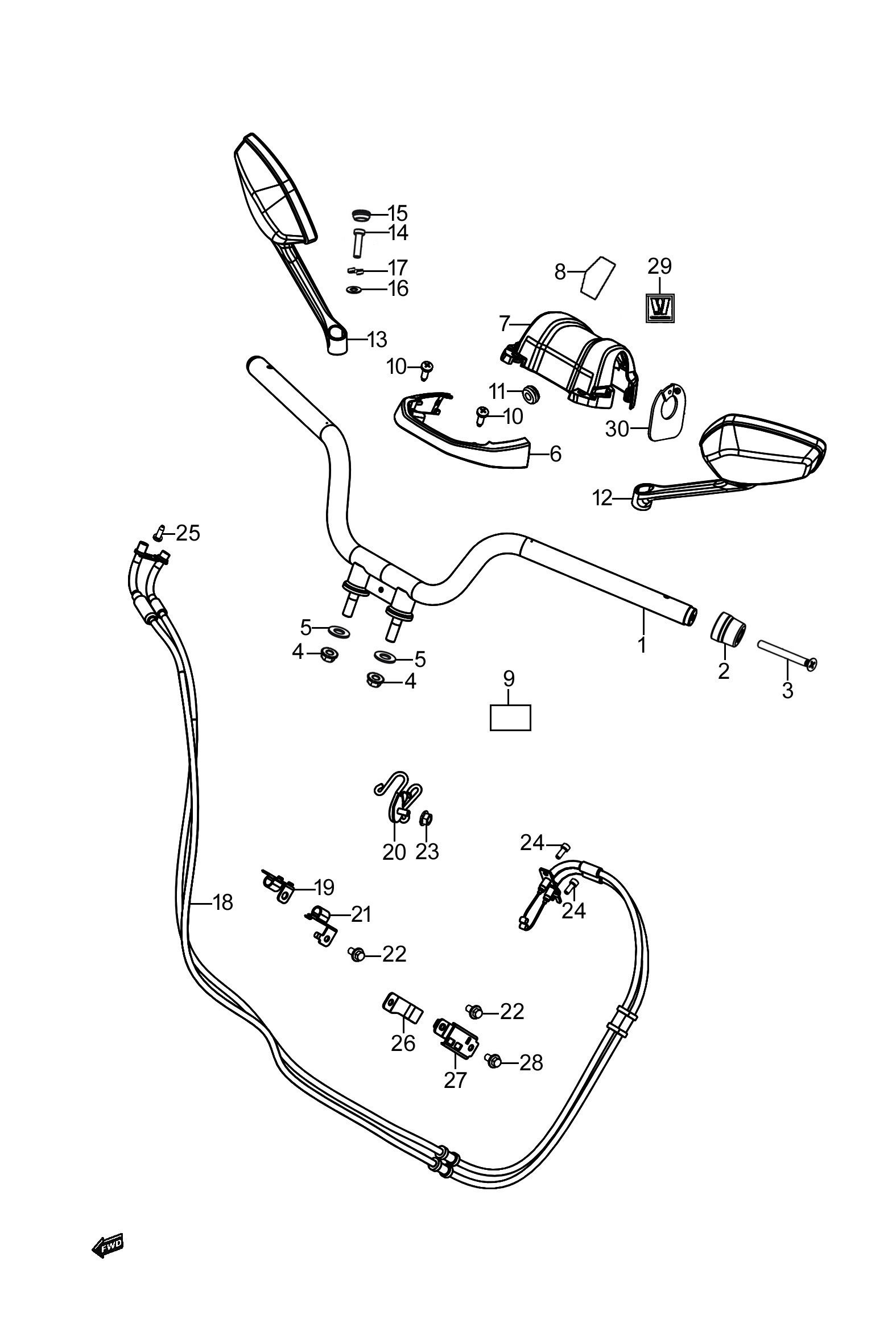

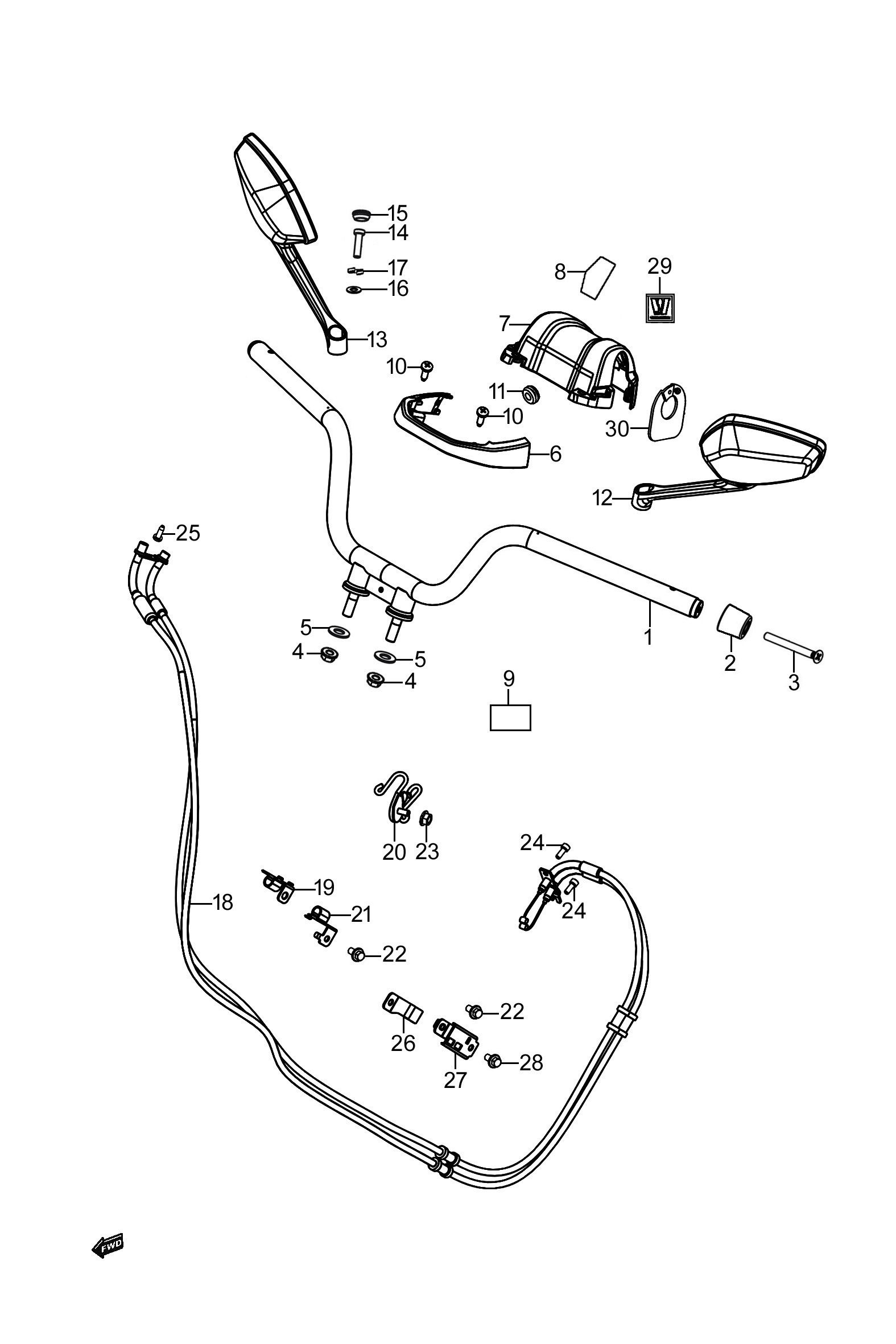

Location in exploded diagrams
Other parts on this diagram — 车把管组
- #1 56110H7R000H000 — 车把管组成
- #2 56271H7R010H000 — 车把管平衡器
- #3 09120H06004H000 — 沉头小螺钉(十字槽除外)
- #4 08319-3110A-000 — U型螺母
- #5 09160H10001H000 — 平垫圈
- #6 56171H7R000H802 — 前转向头盖(哑光亮银)
- #7 56172H7R000H802 — 后转向头盖(哑光亮银)
- #8 56272H7R000H000 — 转向头盖右防护贴条
- #9 58521H85300H000 — 后制动拉索贴条
- #10 02142-0510A-000 — 十字槽球头小螺钉
- #12 56600H7R000H000 — 左后视镜总成
- #13 56500H7R000H000 — 右后视镜总成
- #14 07130-0830A-000 — 内六角螺栓
- #15 56524H7R000H000 — 后视镜安装孔盖
- #16 09160-08153-000 — 平垫圈
- #17 09162H08001H000 — 弹簧垫圈
- #18 58300H7R011H000 — 油门拉索总成
- #19 58627H7R000H000 — 油门拉索线夹
- #20 58620H7R000H000 — 拉索导向环组成
- #21 58621H7R000H000 — 油门拉索导向支架
- #22 01547-0612A-000 — 六角法兰面螺栓
- #23 08316-1006A-000 — 六角法兰面螺母
- #24 07130-0512B-000 — 内六角螺栓
- #25 02142-0510B-000 — 十字槽小螺钉
