Verified fitment — 20 vehicles
Fitment is sourced from official parts catalogues, listed per catalogue market.
China (20)
- 2023 豪爵 AFR AFR125
- 2023 豪爵 AFR AFR125S ABS版
- 2024 豪爵 USR USR125 PRIME
- 2023 豪爵 AFR AFR125 CBS版
- 2024 豪爵 AFR AFR125S 新款
- 2023 豪爵 AFR AFR125 脚启动
- 2023 豪爵 VX VX125 虎鲨
- 2021 豪爵 UCR UCR125
- 2023 豪爵 UFD UFD125
- 2021 豪爵 USR USR125
- 2023 豪爵 USR USR125 新款
- 2022 豪爵 VD VD125
- 2022 豪爵 VD VD125S
- 2025 豪爵 AFR AFR125X 双启 ABS 快拆尾箱 碳钢护杠
- 2025 豪爵 AFR AFR125X 电启 ABS 快拆尾箱 碳钢护杠
- 2025 豪爵 AFR AFR125X 电启 ABS 扶手
- 2020 豪爵 M M-Boy 萌哥
- 豪爵 M M-Girl 萌妹
- 2019 豪爵 Super Eagle 超级鹰
- 2021 豪爵 Super Eagle 超级鹰

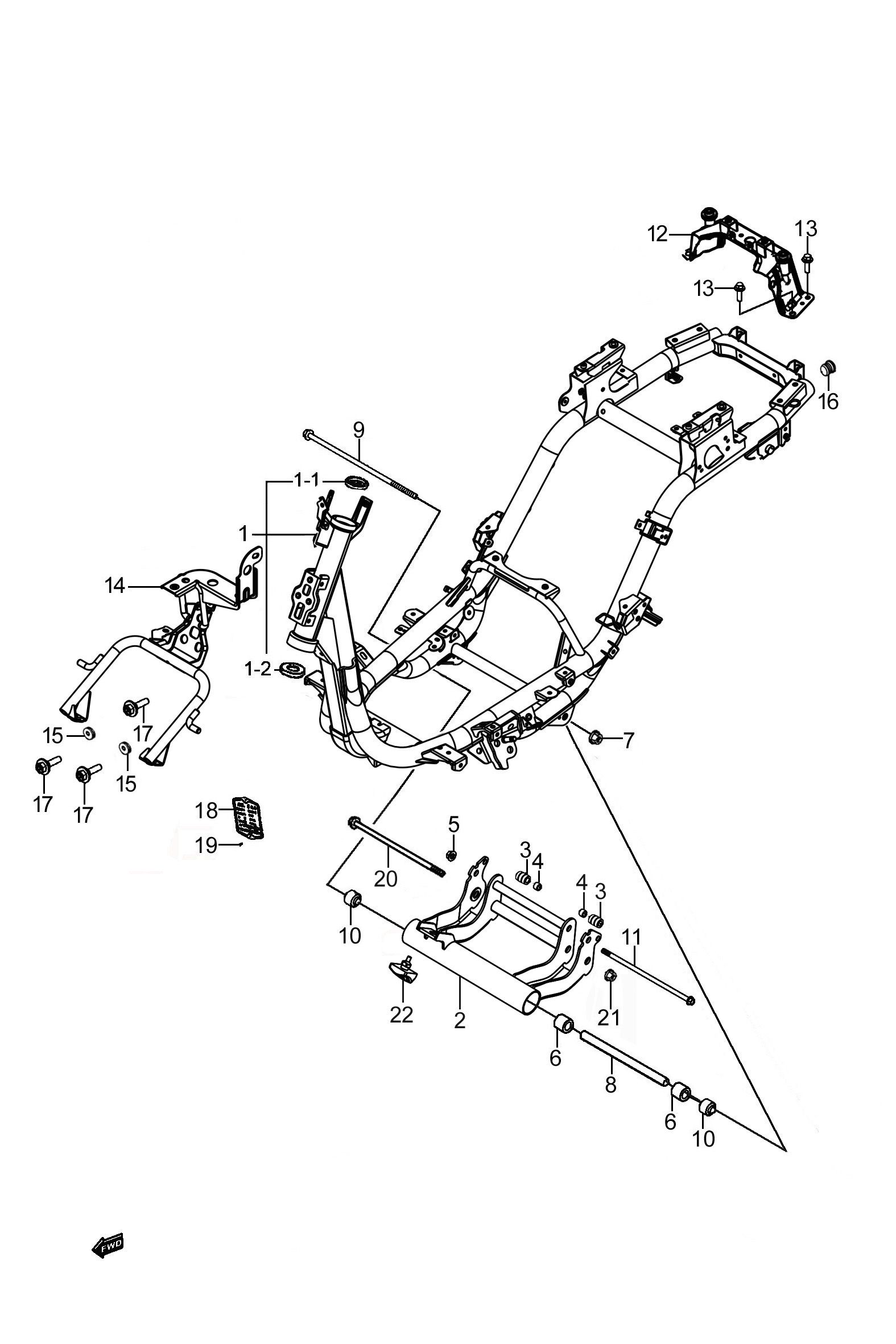

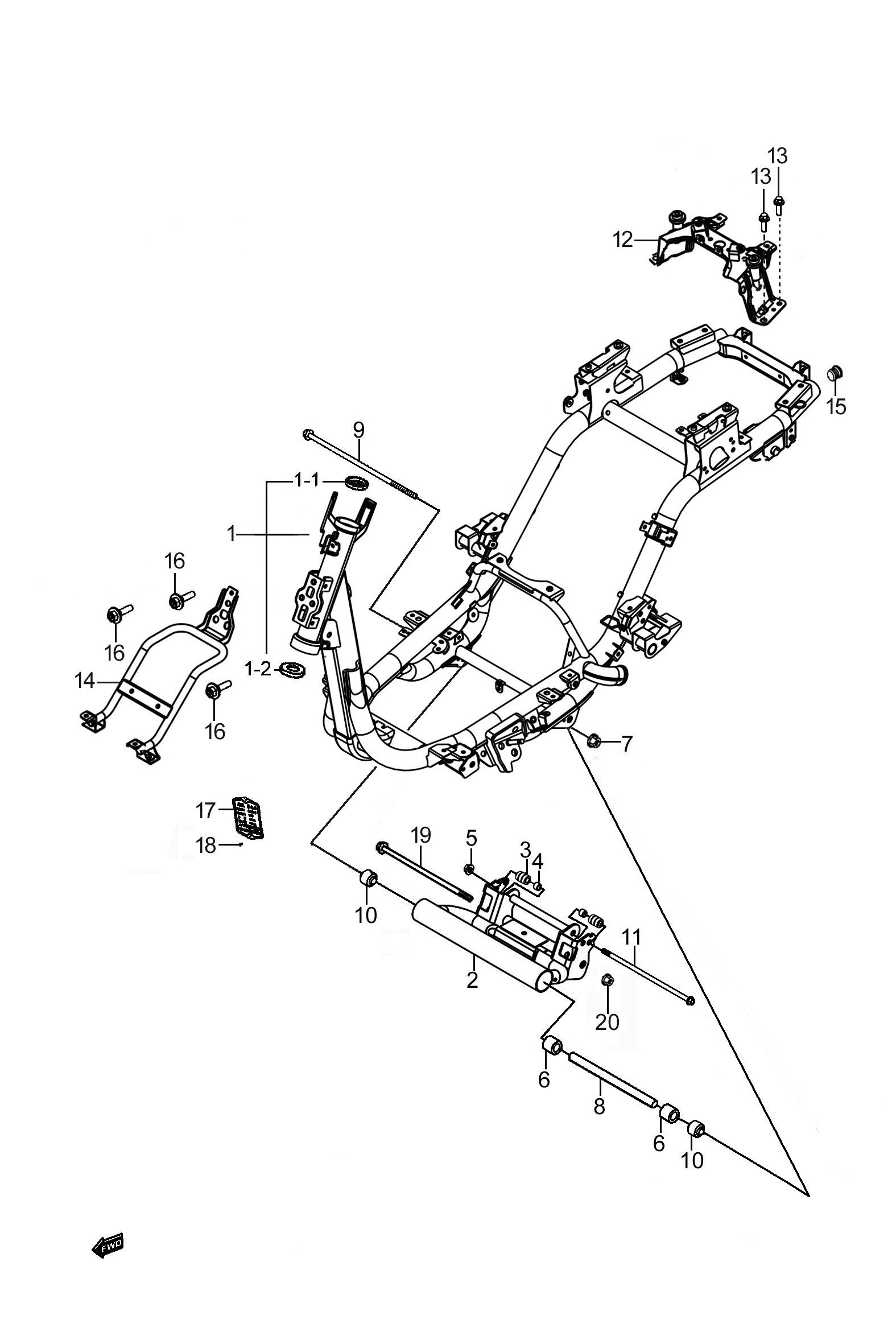

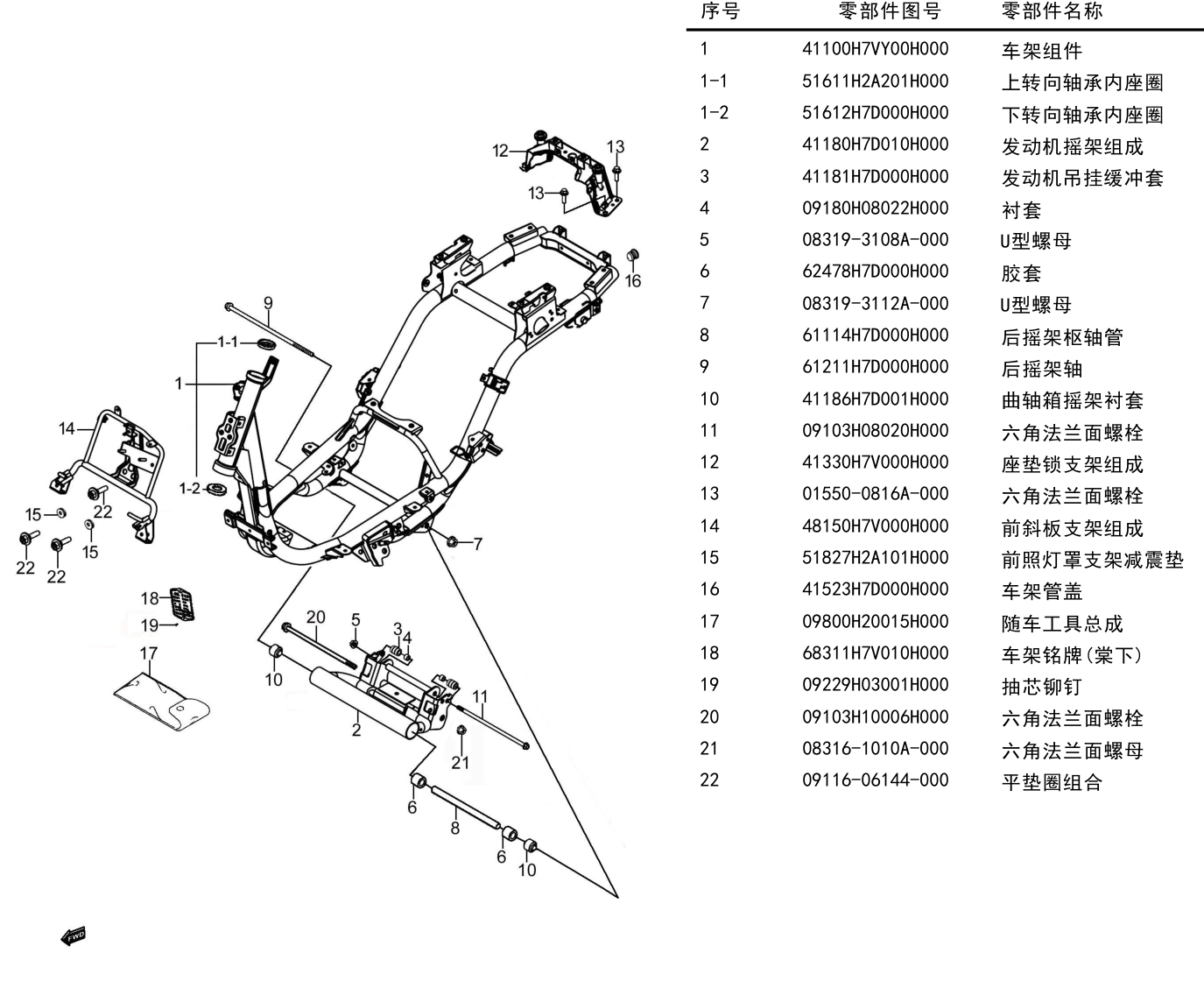

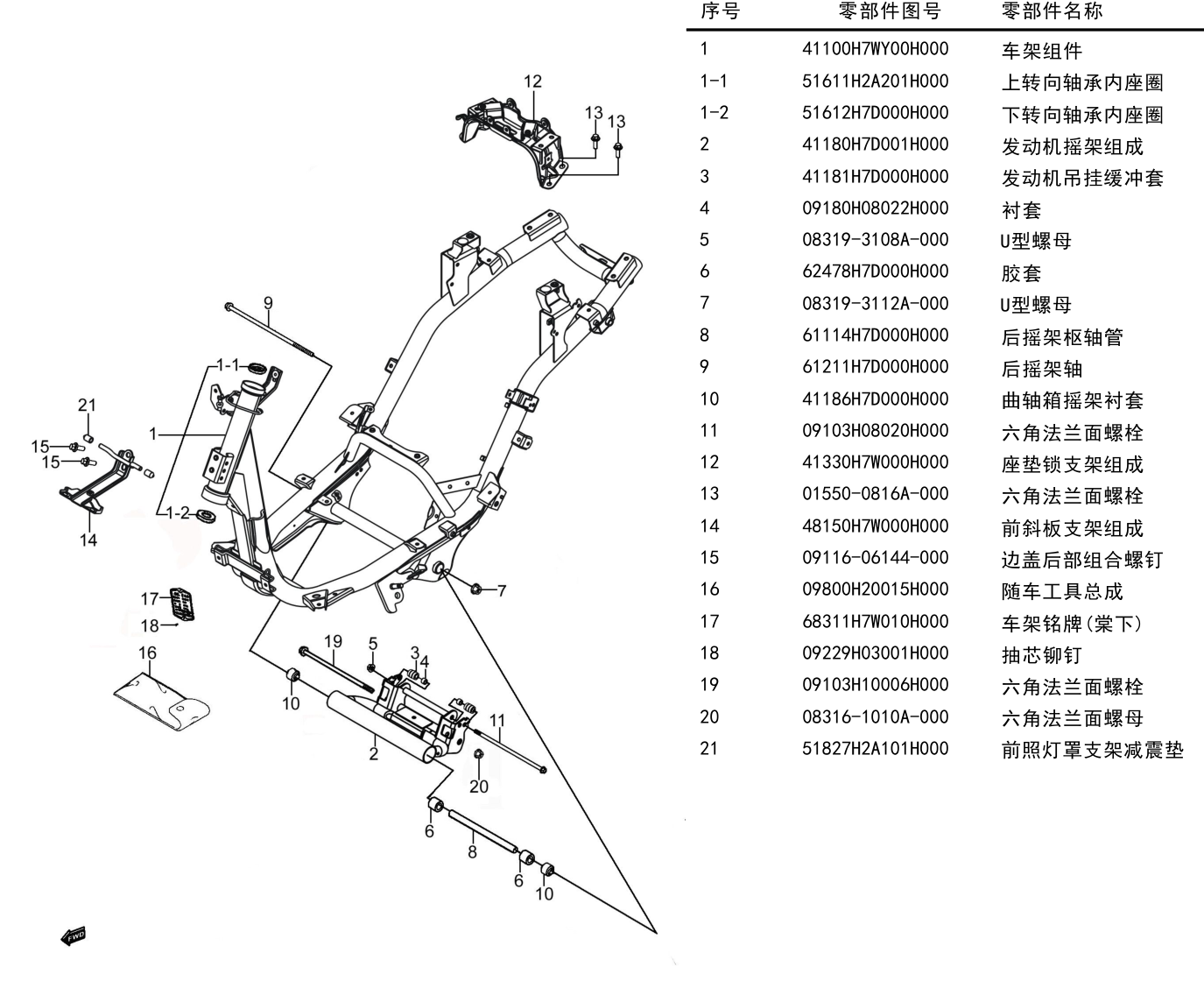

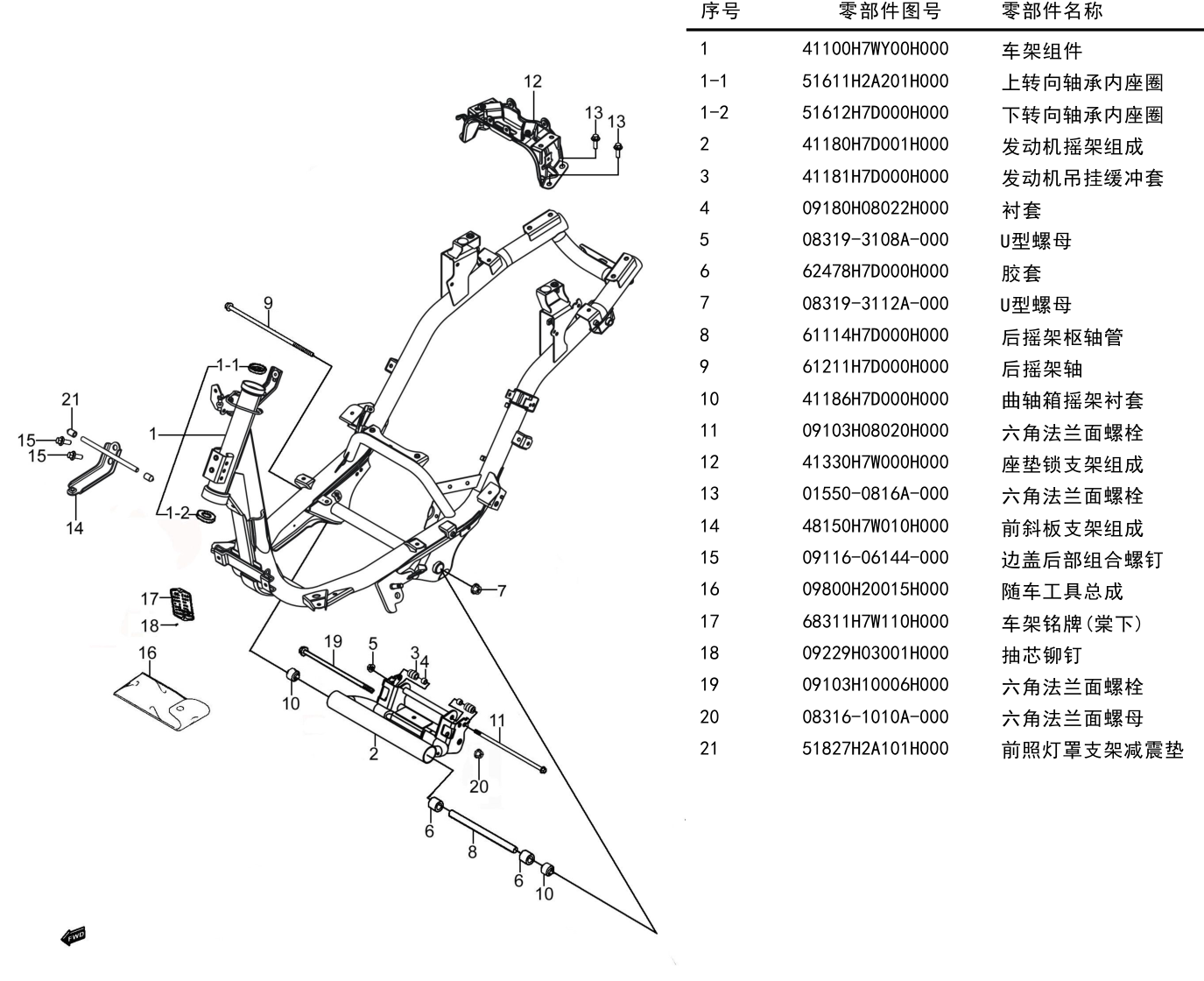

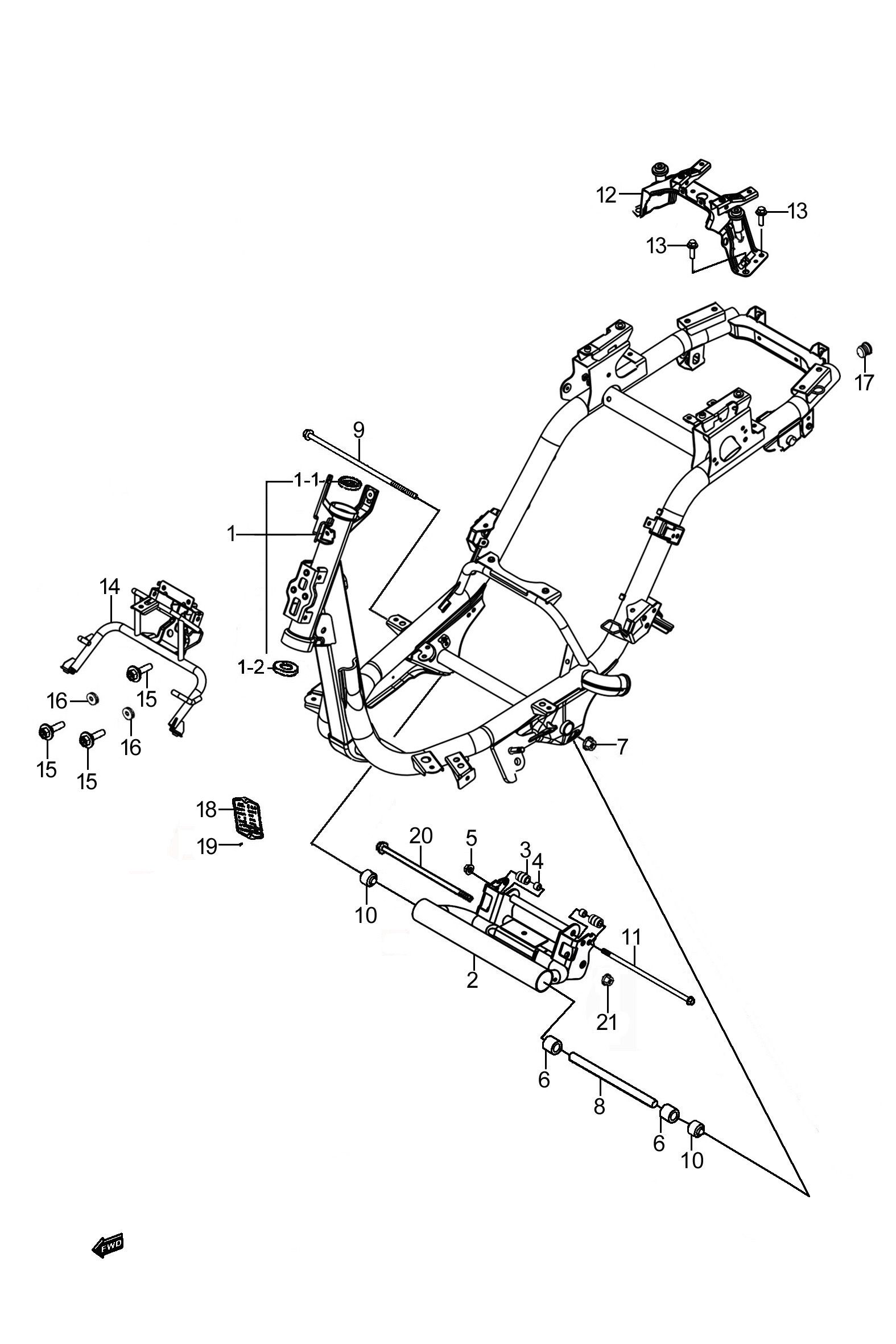

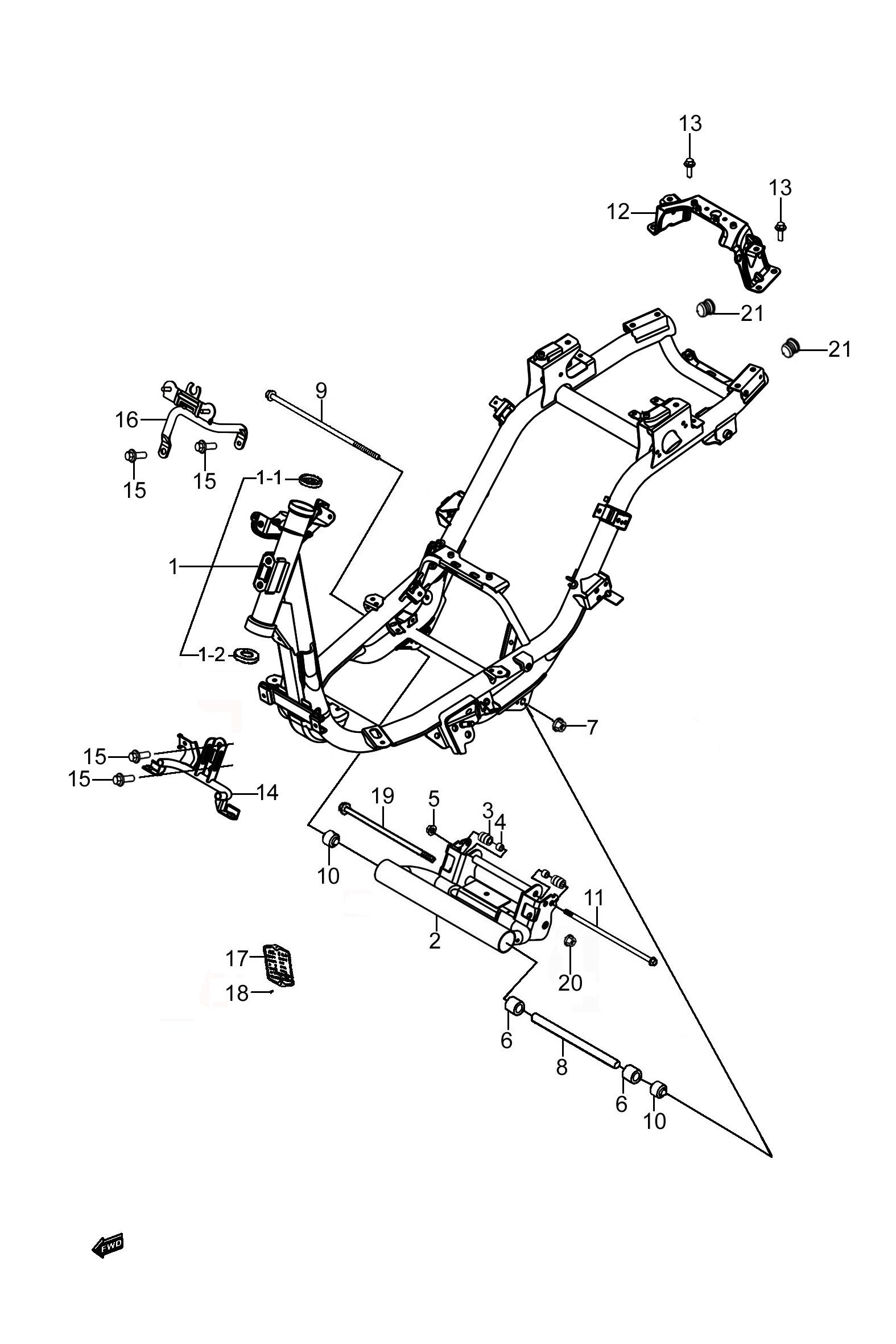

Location in exploded diagrams
Other parts on this diagram — 车架组
- #1-1 51611H2A201H000 — 上转向轴承内座圈
- #1-2 51612H7D000H000 — 下转向轴承内座圈
- #2 41180H7D010H000 — 发动机摇架组成
- #3 41181H7D000H000 — 发动机吊挂缓冲套
- #4 09180H08022H000 — 衬套
- #5 08319-3108A-000 — U型螺母
- #6 62478H7D000H000 — 胶套
- #7 08319-3112A-000 — U型螺母
- #8 61114H7D000H000 — 后摇架枢轴管
- #9 61211H7D000H000 — 后摇架轴
- #10 41186H7D001H000 — 曲轴箱摇架衬套
- #12 41330H7V000H000 — 座垫锁支架组成
- #14 48150H7V000H000 — 前斜板支架组成
- #15 51827H2A101H000 — 前照灯罩支架减震垫
- #16 41523H7D000H000 — 车架管盖
- #17 09800H20015H000 — 随车工具总成
- #19 09229H03001H000 — 抽芯铆钉
- #20 09103H10006H000 — 六角法兰面螺栓
- #21 08316-1010A-000 — 六角法兰面螺母
- #22 09116-06144-000 — 平垫圈组合
- #18 68311H7V010H000 — 车架铭牌(棠下)
- #1 41100H7VY00H000 — 车架组件
- #13 01550-0816A-000 — 六角法兰面螺栓
