MOTODOC.

2025 CF MOTO 800 MT-XEngine Hardware parts

MY market170 genuine parts12 diagrams

Part numbers

Every genuine engine hardware part fitted to the 2025 CF MOTO 800 MT-X. Each number opens its cross-reference & fitment page.

Part numberDescriptionDiagramPrice
30102-050030900SCREWLOCK KITEnquire
30102-050012810SCREWLOCK KITEnquire
30102-080020810SCREWLOCK KITEnquire
CFCV-CAC002-2000-M1CLIPLOCK KITEnquire
C63605058100CLAMPMUFFLEREnquire
6L30-020003INNER HEX SCREW M8x52MUFFLEREnquire
6WWV-047102-5000INNER HEX SCREW M5x14MUFFLEREnquire
6WWV-046802-5000INNER HEX SCREW M6x16MUFFLEREnquire
6GU#-021312-6000SCREWMUFFLEREnquire
6WWV-046902-5000INNER HEX SCREW M6x20MAIN FRAMEEnquire
6WWV-046702-5000INNER HEX SCREW M6x12MAIN FRAMEEnquire
6WWV-030011-5000INNER HEX SCREW M10x45MAIN FRAMEEnquire
6WWV-030013-5000SCREW M8X16MAIN FRAMEEnquire
C0000351004500SAH COLLAR SCREW M10X45 T45 SSMAIN FRAMEEnquire
6WWV-030080-8000CLIPMAIN FRAMEEnquire
6WWV-030017-5000INNER HEX SCREW M10x30MAIN FRAMEEnquire
30102-080050810INNER HEX SCREW M8X50MAIN FRAMEEnquire
6WWV-030016-5001INNER_HEX_SCREW_M10x22REAR FRAMEEnquire
30110-421130010SELF-TAPPING SCREWREAR FRAMEEnquire
6WWV-046502-5000STEPPED SCREW M5LOWER PANELEnquire
6WWV-046602-5000INNER HEX STEPPED SCREW M6x14PLASTICS 1Enquire
30102-060016870SCREWPLASTICS 1Enquire
9060-040310CLAMP ASSYPLASTICS 2Enquire
30110-420130070SELF-TAPPING SCREWPLASTICS 4Enquire
8080-041130EXPANSION RIVET ASSYPLASTICS 6Enquire
6WWV-050009-5000SCREW M8x25FRONT SUSPENSIONEnquire
6L30-050002LOCK SCREW, UPPER TRIPLE CLAMPFRONT SUSPENSIONEnquire
6WWV-050001-5000-10UPPER TRIPLE CLAMPFRONT SUSPENSIONEnquire
6WWV-050011-5000INNER HEX SCREW M8x30FRONT SUSPENSIONEnquire
6WWV-050402-5000RH CABLE CLIPFRONT SUSPENSIONEnquire
6WWV-050300-8000LOWER TRIPLE CLAMP ASSYFRONT SUSPENSIONEnquire
30102-080025810SCREWFRONT SUSPENSIONEnquire
6NT1-060003DUST CAP, SMALLREAR SUSPENSIONEnquire
6WWV-070100-5000-21OIL SEALFRONT WHEELEnquire
30800-04705CIRCLIP FOR HOLE 47FRONT WHEELEnquire
6WWV-070100-5000-20CAPFRONT WHEELEnquire
30102-060016810SCREWBRAKE SYSTEMEnquire
30118-480130010SELF-TAPPING SCREWBRAKE SYSTEMEnquire
6GUV-080001-7000-10SCREWBRAKE SYSTEMEnquire
30102-080070810SCREWSTEERING SYSTEMEnquire
30137-250120010SCREWSTEERING SYSTEMEnquire
CFCV-CCA001-2000-M1CLIPSTEERING SYSTEMEnquire
30105-040030410SCREWSTEERING SYSTEMEnquire
K64132070000PVC-CLAMP 6,4MM HEYMANSTEERING SYSTEMEnquire
6WWV-110100-5000-20CAPREAR WHEELEnquire
30800-05205CIRCLIP FOR HOLEREAR WHEELEnquire
6WWV-110004-5001SUNK SCREW M8x28REAR WHEELEnquire
30102-060040500SCREWREAR WHEELEnquire
30102-060020810SCREWREAR WHEELEnquire
30102-080040810SCREW M8x40FUEL TANKEnquire
C0009120501600CYLINDER SCREW M5X16 SW4FUEL TANKEnquire
C0000250601200HH COLLAR SCREW M6X12 T30FUEL TANKEnquire
K-58031005000CLAMP YDNAC 10128 12MMFUEL TANKEnquire
6070-120400CLAMP(Φ14.5)FUEL TANKEnquire
C0000250601600HH COLLAR SCREW M6X16 T30FUEL TANKEnquire
C0000250602000HH COLLAR SCREW M6X30 WITH WASHER M6X20FUEL TANKEnquire
30006-080040110SCREW M8x40SEATEnquire
30802-00603SPLIT WASHER 6REAR HANDRAIL & FOOTRESTEnquire
30105-050014470SCREWREAR HANDRAIL & FOOTRESTEnquire
30102-080030810SCREWREAR HANDRAIL & FOOTRESTEnquire
30903-0322210COTTER PINREAR HANDRAIL & FOOTRESTEnquire
30121-080035860SCREWREAR HANDRAIL & FOOTRESTEnquire
30121-060016700SCREWREAR HANDRAIL & FOOTRESTEnquire
C0000351008000SAH COLLAR SCREW M10X80 T45 SSREAR HANDRAIL & FOOTRESTEnquire
6GU#-150001-6000-M1CLASPELECTRIC SYSTEMEnquire
30110-480160010SELF-TAPPING SCREWLIGHTSEnquire
30110-481130070SELF-TAPPING SCREWLIGHTSEnquire
6GUV-181010-6001WATER FILLING PORT CAP ASSYCOOLING SYSTEMEnquire
6WWV-180008-5000BOLTCOOLING SYSTEMEnquire
30601-212570CLAMPCOOLING SYSTEMEnquire
6WWV-180006-5000CLAMP B32COOLING SYSTEMEnquire
30603-040000CLAMP D40COOLING SYSTEMEnquire
6WWV-180007-5000CLAMP B38COOLING SYSTEMEnquire
6AQV-180110-4000RESERVOIR COVER ASSYCOOLING SYSTEMEnquire
30601-112010CLAMPFUEL VAPOPIN SYSTEMEnquire
30601-113010CLAMPFUEL VAPOPIN SYSTEMEnquire
30601-111010CLAMPFUEL VAPOPIN SYSTEMEnquire
30601-109010CLAMPFUEL VAPOPIN SYSTEMEnquire
30601-110010CLAMPFUEL VAPOPIN SYSTEMEnquire
6NTA-040202INNER HEX SCREWAIR FILTEREnquire
0PWV-110007-1000CABLE CLAMPAIR FILTEREnquire
9010-020007A-TYPE SCREW CLAMPAIR FILTEREnquire
30110-480160070SELF-TAPPING SCREWAIR FILTEREnquire
C0906100100SCREW PLUG M10X8ENGINE CASEEnquire
C90030019050CIRCLIP 30X1ENGINE CASEEnquire
C0603082131SHIM 8.2X13X1ENGINE CASEEnquire
C90030024000DOWEL PIN D8X11ENGINE CASEEnquire
C58030020100FHBPLUG CPLCLUTCH COVEREnquire
C0000250603500SCREW M6X35 TX30CLUTCH COVEREnquire
C0000250602500HH COLLAR SCREW M6X25 T30CLUTCH COVEREnquire
C014580060206SCYL. SCREW M6X20CLUTCH COVEREnquire
C0000250601600SHH COLLAR SCREW M6X16 T30 SSCLUTCH COVEREnquire
C63505015000STUD M8X25CYLINDER HEADEnquire
C0000250605500SCREW M6X55 TX30CYLINDER HEADEnquire
C0025060405HH COLLAR SCREW M6X40 T30CYLINDER HEADEnquire
C0908120153SCREW M12X15CYLINDER HEADEnquire
C58530014100PASS BUSHING 10.2X12.5X10CYLINDER HEADEnquire
C63635019000THERMOSTAT CAPCYLINDER HEADEnquire
C0000250501600SHH COLLAR SCREW M5X16 T30 SSCYLINDER HEADEnquire
C61236048000HOSE CLAMP 66X9CYLINDER HEADEnquire
C90036082150RETAINING BRACKET ANGLE PIECECYLINDER HEADEnquire
C00050198706VARIABLE ONE-YEAR CLAMP 19.8MMCYLINDER HEADEnquire
C77236080000SCREW M10X1VALVE DRIVEEnquire
C0912050083CYLINDER SCREW M5X8 SW4VALVE DRIVEEnquire
C77036035172SHIM D8.9_T=1.72VALVE DRIVEEnquire
C77036035176SHIM D8.9_T=1.76VALVE DRIVEEnquire
C77036035180SHIM D8.9_T=1.80VALVE DRIVEEnquire
C77036035184SHIM D8.9_T=1.84VALVE DRIVEEnquire
C77036035188SHIM D8.9_T=1.88VALVE DRIVEEnquire
C77036035192SHIM D8.9 T=1.92VALVE DRIVEEnquire
C77036035196SHIM D8.9 T=1.96VALVE DRIVEEnquire
C77036035200SHIM D8.9_T=2.00VALVE DRIVEEnquire
C77036035204SHIM D8.9_T=2.04VALVE DRIVEEnquire
C77036035208SHIM D8.9_T=2.08VALVE DRIVEEnquire
C77036035212SHIM D8.9_T=2.12VALVE DRIVEEnquire
C77036035216SHIM D8.9_T=2.16VALVE DRIVEEnquire
C77036035220SHIM D8.9_T=2.20VALVE DRIVEEnquire
C77036035224SHIM D8.9_T=2.24VALVE DRIVEEnquire
C77036035228SHIM D8.9_T=2.28VALVE DRIVEEnquire
C77036035232SHIM D8.9_T=2.32VALVE DRIVEEnquire
C77036035236SHIM D8.9_T=2.36VALVE DRIVEEnquire
C77036035240SHIM D8.9_T=2.40VALVE DRIVEEnquire
C77036035244SHIM D8.9_T=2.44VALVE DRIVEEnquire
C77036035248SHIM D8.9_T=2.48VALVE DRIVEEnquire
C77036035252SHIM D8.9_T=2.52VALVE DRIVEEnquire
C77036035256SHIM D8.9_T=2.56VALVE DRIVEEnquire
C77036035260SHIM D8.9_T=2.60VALVE DRIVEEnquire
C77036035264SHIM D8.9 T=2.64VALVE DRIVEEnquire
C77036035268SHIM D8.9 T=2.68VALVE DRIVEEnquire
C77036035272SHIM D8.9 T=2.72VALVE DRIVEEnquire
C77036035276SHIM D8.9 T=2.76VALVE DRIVEEnquire
C77036035280SHIM D8.9 T=2.80VALVE DRIVEEnquire
C77036035284SHIM D8.9 T=2.84VALVE DRIVEEnquire
C77036035288SHIM D8.9 T=2.88VALVE DRIVEEnquire
C77036035292SHIM D8.9 T=2.92VALVE DRIVEEnquire
C77036035296SHIM D8.9 T=2.96VALVE DRIVEEnquire
C77036035300SHIM D8.9 T=3.00VALVE DRIVEEnquire
C77036035304SHIM D8.9 T=3.04VALVE DRIVEEnquire
C77036035308SHIM D8.9 T=3.08VALVE DRIVEEnquire
C77036035312SHIM D8.9 T=3.12VALVE DRIVEEnquire
C63536056050CAM FOLLOWER CLIPVALVE DRIVEEnquire
C0000350802500SAH COLLAR SCREW M8X25 T45 SSTIMING DRIVEEnquire
C63536002150COLLAR BUSH 8X10X13.2TIMING DRIVEEnquire
C0000250602000SHH COLLAR SCREW M6X20 T30 SSTIMING DRIVEEnquire
C60339003000GENERATOR SCREW M12X1.5IGNITION COVEREnquire
C60039040020CABLE SUPPORT GENERATORIGNITION COVEREnquire
C60030094000FHBTHREADED PLUG M24X1.5 PA 6.6 GREYIGNITION COVEREnquire
C0000250603000HH COLLAR SCREW M6X30 T30IGNITION COVEREnquire
C64111038000BRACKET STICKCOILPLUGIGNITION COVEREnquire
C90030074000CIRCLIPCRANKSHAFTEnquire
C63630013000CONROD BOLT M8X0.75CRANKSHAFTEnquire
C0471120010CIRCLIP FOR SHAFT 12X1CLUTCHEnquire
C90032044000HEX BOLT M6CLUTCHEnquire
C90032003000PRESSURE CAPCLUTCHEnquire
C010642060166SCOUNTER SUNK SCREW M6X16 T30 SSMAIN SHAFTEnquire
C0471026000CIRCLIP D26MAIN SHAFTEnquire
C0000240601500SHH COLLAR SCREW M6X15 T30 SSSHIFTING MECHANISMEnquire
C0000250501200HH COLLAR SCREW M5X12 TX30SHIFTING MECHANISMEnquire
C0007025241DOWEL PIN D2.5X24SHIFTING MECHANISMEnquire
C0988142005THRUST SHIM 14X20X0.5SHIFTING MECHANISMEnquire
C0471140100CIRCLIP FOR SHAFT 14X1SHIFTING MECHANISMEnquire
C014580060126SCYL. SCREW M6X12LUBRICATING SYSTEMEnquire
C90037073000SHIMLUBRICATING SYSTEMEnquire
C0000250801600SSCREW M8X16 TX40 SSLUBRICATING SYSTEMEnquire
C0000240601300SHH COLLAR SCREW M6X13 T30 SSWATER PUMP COVEREnquire
C0000250603000SHH COLLAR SCREW M6X30 T30 SSWATER PUMP COVEREnquire
C0025060126SCREW M6X12WATER PUMP COVEREnquire
C63540029000PIVOT PINSTARTEREnquire
C63530059150PIVOTBALANCER SHAFTEnquire
C0079840501200SCYLINDER SCREW M5X12 SW4 SSBALANCER SHAFTEnquire

Exploded diagrams — Engine Hardware

2025 CF MOTO 800 MT-X VALVE DRIVE exploded diagram
VALVE DRIVE · 39
2025 CF MOTO 800 MT-X CYLINDER HEAD exploded diagram
CYLINDER HEAD · 12
2025 CF MOTO 800 MT-X REAR HANDRAIL & FOOTREST exploded diagram
REAR HANDRAIL & FOOTREST · 10
2025 CF MOTO 800 MT-X IGNITION COVER exploded diagram
IGNITION COVER · 10
2025 CF MOTO 800 MT-X FUEL TANK exploded diagram
FUEL TANK · 9
2025 CF MOTO 800 MT-X MAIN FRAME exploded diagram
MAIN FRAME · 8
2025 CF MOTO 800 MT-X STEERING SYSTEM exploded diagram
STEERING SYSTEM · 8
2025 CF MOTO 800 MT-X LUBRICATING SYSTEM exploded diagram
LUBRICATING SYSTEM · 8

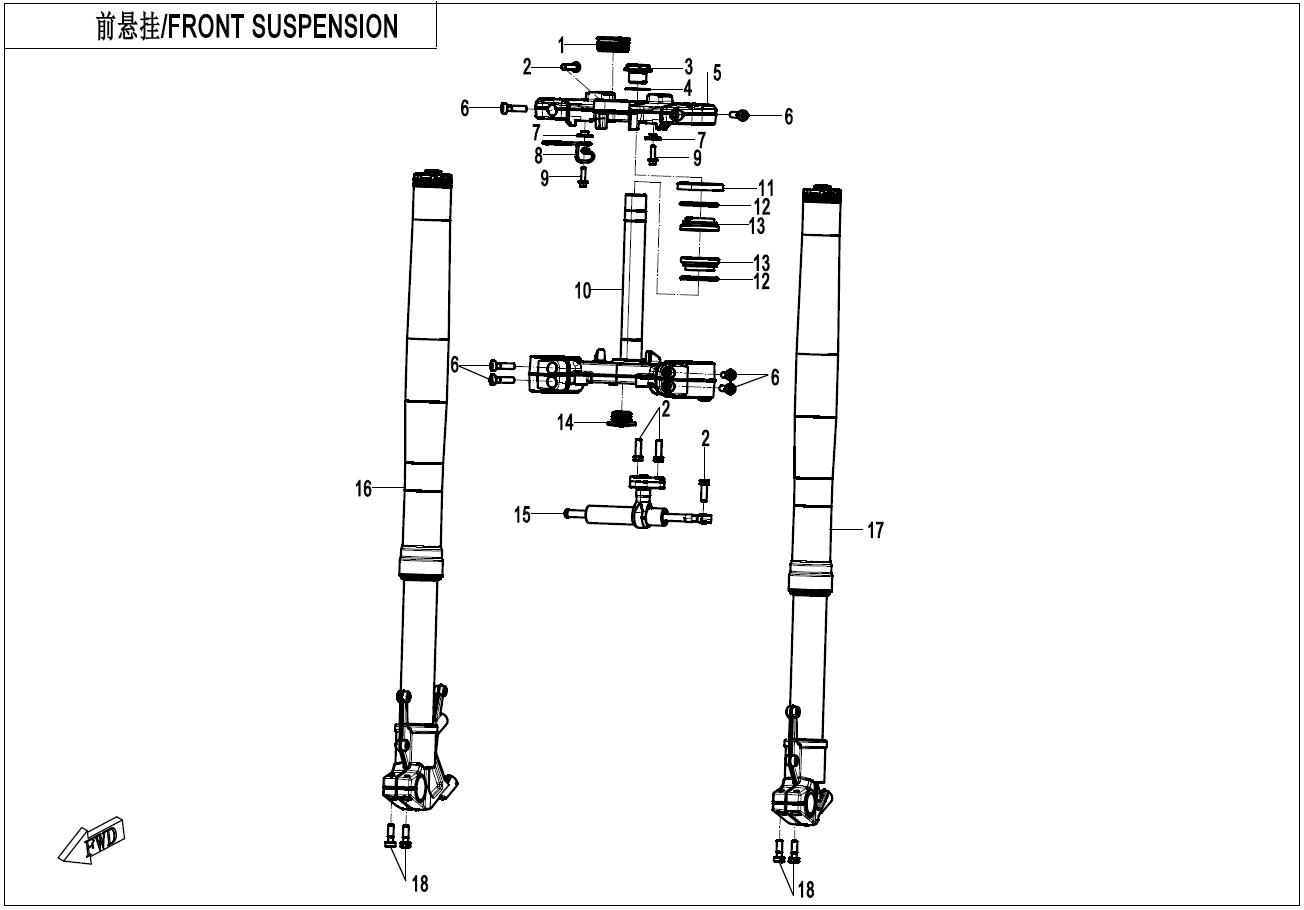

2025 CF MOTO 800 MT-X FRONT SUSPENSION exploded diagram
FRONT SUSPENSION · 7
2025 CF MOTO 800 MT-X COOLING SYSTEM exploded diagram
COOLING SYSTEM · 7
2025 CF MOTO 800 MT-X SHIFTING MECHANISM exploded diagram
SHIFTING MECHANISM · 7
2025 CF MOTO 800 MT-X PLASTICS 1 exploded diagram
PLASTICS 1 · 6

Browse the catalogue interactively

Open Engine Hardware in the interactive 2025 CF MOTO 800 MT-X catalogue to drill into diagrams, check availability and add parts to your cart.

Other assembly groups on this vehicle

Engine · 338Body · 218Gearbox · 81Electrical System · 53Brake System · 47Wheels & Tyres · 40Suspension · 28Cooling System · 22Clutch & Parts · 22Fuel Supply System · 22Steering System · 17Exhaust System · 16Filters · 13Interior · 1Unclassified · 73
